産業オートメーションの進化する状況において、信頼性が高く、フェールセーフで、ハイサイクルの作動に対する需要が高まり続けています。エンジニアとシステムインテグレータは、正確なバルブ調整を実現するために、さまざまな作動技術を一貫して評価しています。このうち、空気圧アクチュエータ本質的なシンプルさ、迅速な応答、および防爆特性により、重要なアプリケーションの基礎として機能し続けています。この記事では、今日の市場を形成している最近の技術トレンド、パフォーマンス ベンチマーク、品質保証プロトコルについて考察します。
電気や油圧の代替技術とは異なり、この技術は動作時に電気配線を必要としないため、石油化学、鉱山、ガス輸送施設に最適です。火花のリスクがないことと、幅広い温度変動に耐えられることは、運用上の大きな利点です。さらに、最新のモジュール構造により、空気圧アクチュエータリミットスイッチ、ソレノイドバルブ、ポジショナーを簡単に統合できるため、システムをシャットダウンすることなく高度な診断や部分ストロークテストが可能になります。

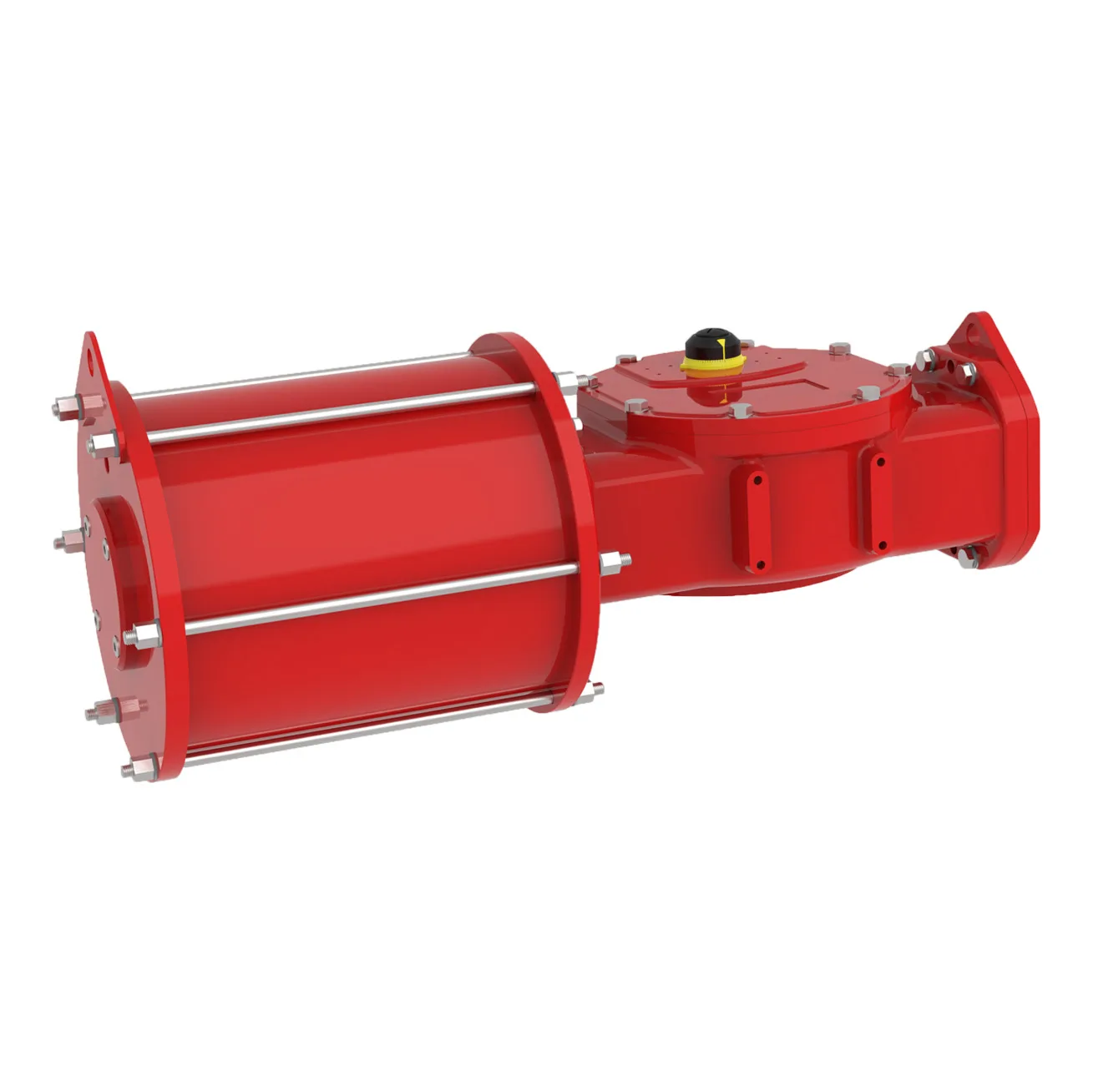

連続使用向けの作動ソリューションを選択する場合、エンドユーザーはボアの仕上げ、シール材料の適合性、およびトルク出力の一貫性に重点を置きます。ラックアンドピニオン設計は、その線形トルク特性とコンパクトな設置面積により主流となっています。一方、スコッチヨーク機構は、大口径の 1/4 回転バルブに高いブレークオープン トルクを提供します。耐久性を保証するために、メーカーは厳密な材料トレーサビリティとリアルタイムの機能テストを実装する必要があります。ユニットの製造が不十分だと、シートの漏れ、ステムのかじり、計画外のダウンタイムが発生します。
現在の業界標準では、各作動装置に耐圧試験、サイクル検証、および環境シール検証を受けることが求められています。現在、先進的な生産施設では、トルク偏差、ストロークの直線性、空気消費量の測定基準を記録するコンピュータ制御のテストベンチが利用されています。このような手順は、ISO 5211 の取り付け寸法および VDI/VDE 3845 アクセサリ インターフェイスに準拠しており、バルブ ブランド間での互換性が確保されています。規律ある品質管理システムがなければ、特に大量生産のシナリオでは一貫性を保証できません。
以下の表は、広く使用されている 3 つの作動原理にわたる特徴的な機能を示しています。各テクノロジーが異なる運用範囲に対応していることは明らかですが、空気圧カテゴリは、爆発性雰囲気での調整およびオン / オフ用途の速度、安全性、および総所有コストの最適なバランスを提供します。
| 作動タイプ | エネルギー源 | 通常の応答時間 | 危険場所への適合性 | メンテナンスの複雑さ |
|---|---|---|---|---|
| 空気圧ラックアンドピニオン | 圧縮空気・不活性ガス | 速い (0.5 秒未満) | 優れた (本質安全) | 低い（交換可能なシール） |
| 電動式 | AC/DC電源 | ゆっくりから中程度 | 防爆筐体が必要 | 中程度（ギアボックス、モーター） |
| 油圧 | 加圧油 | 中程度から速い | 良好 (火花なし) | 高 (液体汚染のリスク) |
インダストリー 4.0 の取り組みにより、メーカーは非接触磁気センサーと無線通信モジュールをアクチュエーター ハウジングに直接組み込むようになりました。これらの機能強化により、リモートストローク監視、リアルタイムのトルクトレンド、予知保全アラートが可能になります。 AS インターフェイスと IO-Link プロトコルの統合により、配線の複雑さが軽減され、同時に粒度の高いパフォーマンス データが分散制御システムに提供されます。それにもかかわらず、空気圧から回転トルクへの機械的変換の基本的な信頼性が、依然として主な差別化要因です。最も洗練された電子機器であっても、不十分な内部コンポーネントの精度を補うことはできません。
耐食性は、海洋プラットフォーム、廃水処理、化学処理にとって最も重要です。エポキシポリエステルコーティングを施した陽極酸化アルミニウムボディは一般的な産業用途に一般的ですが、ステンレス鋼のバリエーション (CF8M またはデュプレックス) は過酷な媒体環境に対応します。内部的には、硬質陽極酸化処理されたシリンダーボアと低摩擦 PTFE 含浸ピストンガイドの組み合わせにより、サイクル寿命が大幅に延長されます。プレミアム ユニットは全負荷下で 500,000 サイクルの耐久性テストを受け、シールの完全性とトルク保持を検証します。標準以下の材料は早期故障につながり、プラントの安全性と生産目標を危険にさらします。

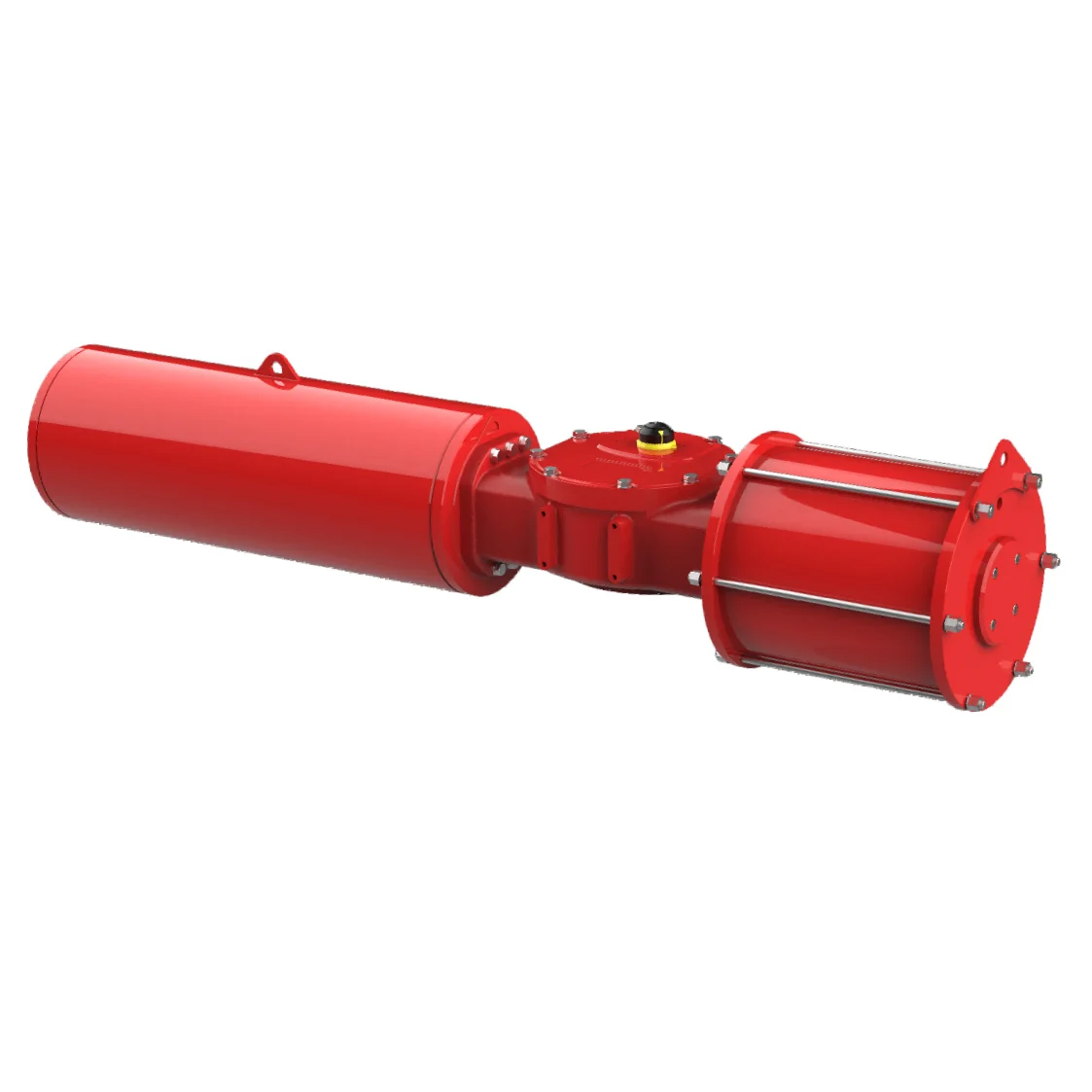

正しい仕様は単純なトルク表を超えています。エンジニアは、温度によるシート摩擦の変動、パイプラインの圧力差、老朽化したバルブの安全係数など、動的なトルク要因を考慮する必要があります。あ空気圧アクチュエータ通常、バルブの破壊トルクを 30% 上回る安全マージンが必要です。さらに、フェールセーフ動作 (スプリングリターン対複動) により、制御方式と空気リザーバーの容量が決まります。サイズが大きすぎると、不必要な資本支出が発生し、ストローク速度が遅くなり、サイズが小さすぎると、不完全な着座または固着が発生します。経験豊富なメーカーが提供する計算サイジング ツールは、トルク データが理論的計算ではなく経験的検証に基づいている限り、これらのリスクを軽減します。
信頼性の高い作動ソリューションを一貫して提供するには、原材料から完成した組み立てまでのコンポーネントのトレーサビリティが必須です。大手メーカーは ISO 9001 認定プロセスを導入していますが、最も厳格な施設は ISO 14001 環境基準と潜在的な爆発性雰囲気に関する ATEX 指令にも準拠しています。各生産ロットには、硬度試験、コーティング厚さの検証、および校正されたトルク出力曲線の文書化された証拠が含まれている必要があります。このような体系的な品質保証がなければ、ミッションクリティカルなアプリケーションではバッチ間の変動が許容できなくなります。具体的には、シール溝の寸法とピストンラックの歯の形状には、長期間の保守間隔にわたって互換性と漏れの完全性を維持するための統計的プロセス制御が必要です。
市の水ろ過施設は最近、マルチメディア フィルター逆洗システムを改修しましたが、以前は湿気の侵入と不十分なデューティ サイクル定格による電動アクチュエータの故障が頻繁に発生していました。制御ロジックを再設計した後、施設は 4 分の 1 回転を採用しました。空気圧アクチュエータステンレススチールのトリムとバイトンシールを使用したアレンジメント。新しい構成は、メンテナンス介入なしで 200 万サイクル以上を達成し、計画外の停止を大幅に削減しました。この実際の例は、アプリケーション固有の環境上の課題とサイクルの期待に合わせた作動テクノロジーを選択することの重要性を強調しています。
適切な設置は、ISO 8573-1 クラス 3 以上に準拠した、清潔で乾燥した潤滑された圧縮空気から始まります。残留した水分は内部腐食を促進し、潤滑膜を洗い流します。試運転中、技術者はストロークのタイミング、ソレノイドバルブの互換性、およびフェールセーフ動作の方向を確認する必要があります。通常、6 か月ごとの定期点検には、取り付けボルトの締め直し、エア ライン フィルターの検査、および手動オーバーライド機構の手動テストが含まれます。砂地または高湿度のゾーンで動作するユニットは、疎水性フィルターを備えたブリーザーポートの恩恵を受けます。メンテナンスが必要な場合、シール交換キットはサービス媒体のボア径と材質の適合性に正確に対応している必要があります。これらのガイドラインに従わないと、耐用年数が大幅に短くなります。
信頼性の高い作動性能は設計だけでは実現できません。十分な検証が必要です。包括的な社内テスト センターには、コンピューター制御のサイクル テスター、熱衝撃シミュレーション用の環境チャンバー、シールの完全性検証用のヘリウム リーク検出システムが含まれています。油圧破裂試験スタンドは、定格供給圧力の 200% でハウジングの構造強度を確認します。完成した各ユニットには、すべてのテストパラメータのデジタル記録に関連付けられた固有のシリアル番号が付与されます。このようなインフラストラクチャと統計的品質管理を組み合わせることで、エンドユーザーが製品の信頼性に関して推測する必要がなくなります。特に、メーカーがこのような高度な試験装置に投資すると、現場での故障率が低下し、プラントオペレータのプロセス可用性が向上することに直接つながります。
作動技術の次のフロンティアには、リアルタイムの負荷データを使用して摩耗の進行をシミュレートする仮想レプリカであるデジタル ツインが含まれます。トルク センサーと位置フィードバックをクラウド分析と統合することで、資産管理者は残りの耐用年数を予測し、計画されたターンアラウンド中にメンテナンスのスケジュールを設定できます。この事後保全から予知保全への移行により、スペアパーツの在庫コストが削減され、偶発的な故障が排除されます。ただし、アクチュエータの基本的な機械的堅牢性は依然として前提条件です。デジタル インテリジェンスでは、急速なシールの劣化やピニオンの摩耗に見舞われた設計不足の製品を救うことはできません。したがって、機械の卓越性とスマート診断の融合により、工業用バルブと作動装置のプレミアム層が定義されます。
新しいプロジェクトや改修キャンペーンのためにサプライヤーを評価する場合、次の技術基準は長期的な満足度を確保するのに役立ちます。
流体制御の競争環境では、メーカーの内部規律が製品の一貫性を決定します。高精度 CNC 加工と詳細な組み立て手順を組み合わせた企業は、トルクの分散を最小限に抑え、シールの寿命を延長した作動装置を製造しています。さらに、トルク計算、アプリケーションのリスク分析、環境適合性レビューなどの販売前のエンジニアリングコンサルティングは、クライアントに多大な価値をもたらします。販売後のサポートには、明確な設置マニュアル、リモートでのトラブルシューティング、および迅速なスペアパーツの物流が含まれている必要があります。このような包括的なサービス哲学により、本格的な製造業者と商品組立業者とが区別されます。
台州住航自動化機器技術有限公司は、この統合されたアプローチを例示しています。バルブ自動化ソリューションの研究、開発、製造にわたる確かな技術的背景を持つ同社は、高精度 CNC 加工装置と洗練されたテストインフラストラクチャを運用しています。高度な製品性能検査およびテストセンターは、堅牢な品質管理システムおよび社内で秩序ある詳細な管理と組み合わされて、さまざまな産業分野にわたる JUHANG 作動デバイスの信頼性を保証します。体系的な品質管理とエンジニアリングの卓越性への取り組みにより、同社は長期にわたるフェールセーフな作動性能を要求するプロジェクトの信頼できるパートナーとしての地位を確立しています。
業界の自動化とデジタル化が進むにつれて、適切に設計されたシステムの基本的な重要性が高まっています。空気圧アクチュエータ減ることはありません。その代わりに、精密機械、厳格な社内テスト、迅速な技術サポートの組み合わせが、プロセスの信頼性の新しい標準を定義します。流体制御機器を指定する専門家は、透明性のある品質データと長期的な部品トレーサビリティーを実証するサプライヤーを優先することをお勧めします。これらの属性は、総所有コストの削減と安全な運用に直接関係します。
