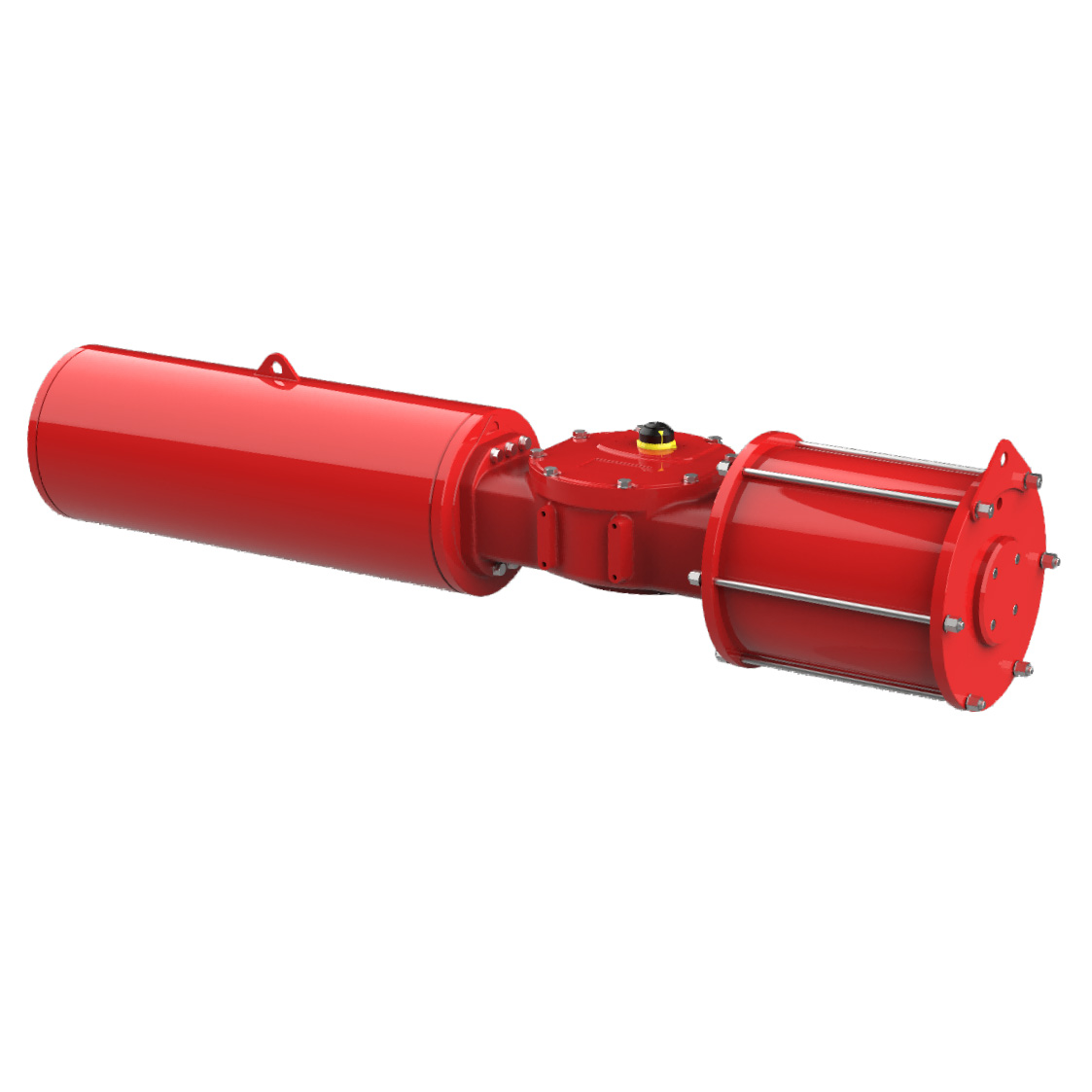

ヘビーデューティースコッチヨークアクチュエーターは、一種の角度ストロークピストン空気圧アクチュエーターであり、ヨークタイプ空気圧アクチュエータのデザインは繊細でコンパクトで耐久性があり、ボールバルブ、バタフライバルブ、プラグバルブ、およびスイッチまたは規制制御の90°角度に適用されるその他のバルブに適しています。
1.製品の紹介
スコッチヨークアクチュエーターは主にバルブ操作を自動化します。線形運動を回転運動に効率的に変換します。基本的なスコッチヨークメカニズムは、固定ヨーク内を移動するスライドブロックで構成されています。スライドブロックとヨークの間のこの相互作用は、アクチュエーターの操作に重要です。ピストンが動くと、ヨークに沿ってスライドブロックを押して回転動きを作り出します。この設計により、滑らかで制御された作動が可能になります。
2。製品パラメーター(仕様)
モデル:JHDシリーズ
スプリングエンド出力トルク:424n.m -81421n.m
構造:スコッチヨーク
アプリケーション:ボールバルブ、バタフライバルブ、プラグバルブ、その他のバルブ
空気供給圧力:3-8バー
シリンダー材料:炭素鋼
中心体素材:延性鉄または炭素鋼
空気源制御:ろ過された圧縮空気、潤滑油は必要ありません。オイルは、潤滑状態の下でNBRに合う必要があります。
適用可能な周囲温度:
標準-20℃〜80℃
低温-40℃〜80℃
高温-15 〜150℃
フランジ標準:ISO 5211
回転ストローク:90°(+/- 5°)
サービスライフ:EN 15714-3によると
3.製品機能
Scotch Yoke空気圧アクチュエーターダブル演技JHD2E0410ysには以下の特性があります。
●構造:ヘビーデューティスコッチヨークスプリングリターンタイプ。
●低摩擦、EN 15714-3による長いサービス寿命。
●角度ストロークバルブ、ボールバルブ、バタフライバルブ、プラグバルブ、その他のバルブに適用されます。
●ISO 5211に従ってフランジの取り付け。
●塗装による高品質の延性鉄または炭素鋼表面コーティング。
●取得した証明書:ATEX、EAC、CE、SIL3、ISO9001:2015証明書。
●ハイエンド製品、優れた品質、完全な認証システム。
●工場内のすべての製品は厳密なテストを受け、各個人には迅速な識別と完全な追跡サービスのための追跡コードがマークされています。
●機能モジュラー:空気圧モジュラー、スプリングモジュラー、ハウジングドライブモジュラーなど、すべてのモジュールを組み立てて交換できます。製品のパフォーマンスがより安定し、メンテナンスが容易になります。

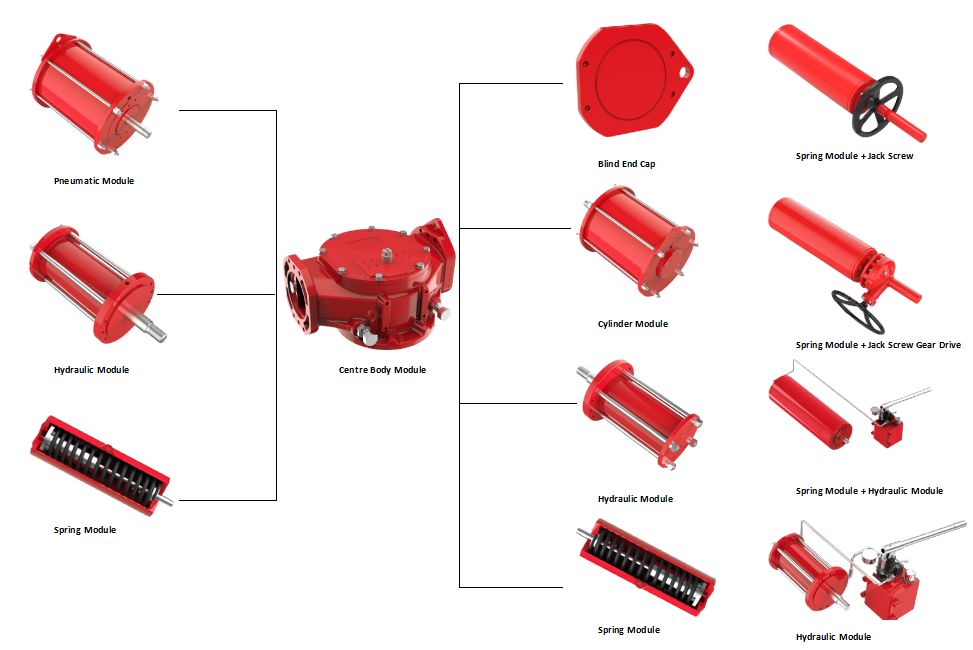

4.モジュールオプション
よくある質問
Q:あなたはメーカーですか、それとも取引会社ですか?
A:私たちは、中国のZ江省の視野で、20年以上にわたって空気圧アクチュエーターとギアオペレーターに特化したメーカーです。
Q:私があなたのヘビーデューティスコッチヨークアクチュエーターに興味がある場合、いつあなたの見積もりを受け取ることができますか?
A:すべての問い合わせは24時間以内に回答されます。
Q:顧客自身の技術的な図面に従って作成できますか?
A:はい、パーソナライズされたカスタマイズサービスを提供しています。
